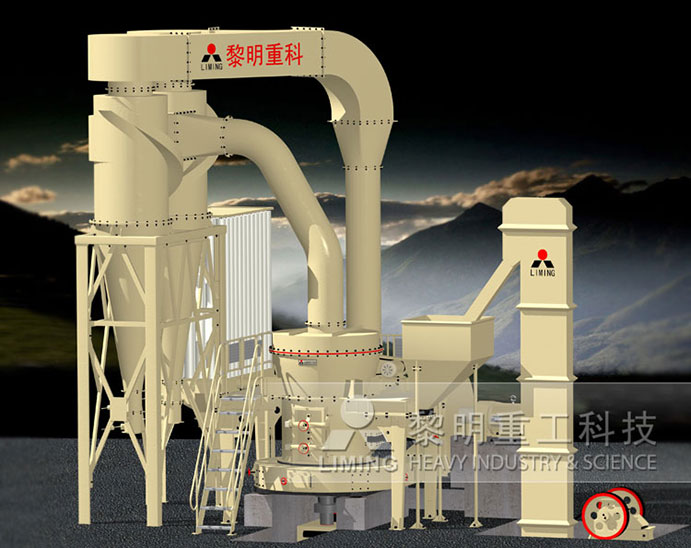

T130X加強超細磨粉機是我公司磨機專家在市場調研的基礎上，并統計分析國內外大量磨機用戶的使用情況與建議，在原專利產品TGM超壓梯形磨粉機的基礎上創新設計的一款新型磨粉機。
本產品適用于冶金、建材、化工、礦山等多領域物料的粉磨加工，可粉磨長石、方解石、滑石、重晶石、瑩石、稀土、大理石、陶瓷、鋁礬土、錳礦、鐵礦、銅礦、磷礦石、氧化鐵紅、礦渣、水渣、活性炭、白云石、花崗巖、氧化鐵黃、粉煤灰、煙煤、焦煤、褐煤、菱美砂、金礦、紅泥、粘土、高嶺土、焦炭、煤矸石、瓷土、藍晶石、氟石、膨潤土、麥飯石、流紋巖、渾綠巖、葉臘巖、葉巖、紫砂巖、迭巖石、玄武巖、石膏、石墨等，濕度在6%以下的各種非易燃易爆物料。
- 性能特點
- 工作原理
- 技術參數
-
1、中機體與基座完全軟連接，無剛性接觸
避免了磨腔內的振動傳給中機體和分析機，提高了分析精度。
2、基座采用高強度、防振裂的球墨鑄鐵
球墨鑄鐵兼具鑄鐵的減振性和鑄鋼的高強性，有良好的耐沖擊性能。
3、采用國產仿德國弗蘭德減速機
充分利用專業減速機廠家技術制造優勢，提高了整機的穩定性。減速機與電機采用三角帶傳遞動力，有利于過載保護。
4、主機、減速機采用彈性套柱銷聯軸器
避免了傳統尼龍柱銷易斷的現象，提高了設備的可靠性。
5、分析機采用高密度葉片
能夠提高選粉細度和產量。實踐表明：在轉速不變的情況下，提高葉片的密度可提高成品的細度。換言之，在同等細度情況下，高密度葉輪比低密度葉輪轉速低，氣流阻力減小，產量因而增加。同時，葉輪轉盤采用全新結構，避免了“跑粗粉”現象。
6、分析機采用變頻調速
比電磁調速節能，調速控制精確，過程控制機動性好，自動化程度高。
7、采用旁路集粉器
旁路集粉器有灰塵隔離室，能使含塵較多的部分氣體通過旁路進入旋風下部，以減少粉塵由排風口逸出的機會。與一般集粉器相比，旁路集粉器壓力損失小，集粉效率高，特別有利于收集一般集粉器難以收集的微粉顆粒。
8、設備布置采用同阻力方案
避免了兩個集粉器出力不同，提高了集粉器的集粉效率，減少了內循環，提高了產量。
9、集粉器兩出料口和除塵器出料口三口在同一條直線布置
便于物料的集中收集，減少勞動量，便于包裝。
10、設置維修平臺
使磨機維護更方便、更安全。
-
工作時，大塊狀物料經顎式破碎機破碎到所需粒度后，由斗式提升機將物料送至儲料斗，再經振動給料機將物料均勻定量連續地送入主機磨室內進行研磨，粉磨后的粉子隨風機氣流上升，經分析機分級，符合細度的粉子隨氣流經管道進入旁路集粉器內，進行分離收集，最后由粉閥排出成品粉子。整個氣流系統是負壓密閉循環的，氣流由旁路集粉器上端回風管吸入離心引風機，因而保證了生產現場的環保衛生。
